| 品牌：ABB | 机械寿命：10000 cycle | 防护等级：IP20 |

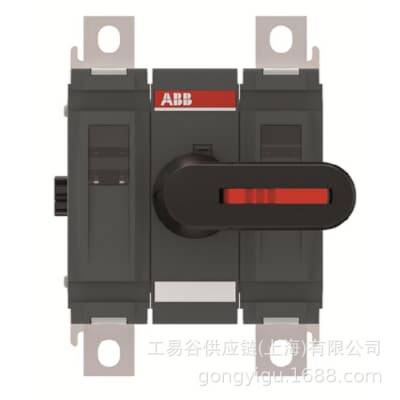

产品名称：ABB隔离开关OTDC630FV11K
产品型号：OTDC630FV11K
产品介绍
SwitchLine (OTDC) 隔离开关是专门为直流应用而设计，额定电流范围16 - 500 A。由于设计紧凑、节能、***，SwitchLine (OTDC) 隔离开关将光伏发电系统的性能推升到了一个新高度。
性能特点
l 2 极可达 1000 / 1500 V DC
l 通过了 UL98B 认证
技术参数
|
产品净宽 |
177.5 mm 7 in |
|
产品净高 |
211 mm 8.3 in |
|
产品净深 |
169.5 mm 6.7 in |
|
产品净重 |
3.8 kg 8.4 lb |
|
连接配置 |
Single circuit 2a, 2b |
|
额定工作电流 DC-21B (Ie) |
(1500 V) 630 A |
|
额定工作电流DC-22B |
(1500 V) 400 A |
|
额定工作电流DC-PV1 |
(1500 V) 500 A |
|
额定工作电流DC-PV2 |
(1500 V) 500 A |
|
额定发热电流（自由空气） (Ith) |
Θ = 40 °C 630 A |
|
额定发热电流 (Ithe) |
Fully Enclosed 630 A |
|
额定冲击耐受电压 (Uimp) |
12 kV |
|
额定绝缘电压 (Ui) |
1500 V |
|
额定工作电压 |
1500 V |
|
额定短路接通容量 (Icm) |
(1500 V DC) 10 kA |
|
额定不间断电流 (Icw) |
(1500 V DC) 10 kA for 1 s 10 kA |
|
功率损耗 |
在额定运行条件下每极30...32W |
|
污染等级 |
3 |
|
手柄颜色 |
黑 |
|
手柄长度 |
95 mm 3.7 in |
|
手柄类型 |
直接安装的手柄 |
|
轴径 |
12 mm 0.47 in |
|
轴长 |
160 mm 6.3 in |
|
标准 |
IEC 60947-1, -3 |
|
安装类型 |
底座安装 |
|
电路数 |
1 |
|
极数 |
2 |
|
防护等级 |
IP20 |
|
端子类型 |
接线端子 |
|
端子宽度 |
30 mm 1.2 in |
|
机械寿命 |
10000 cycle |
