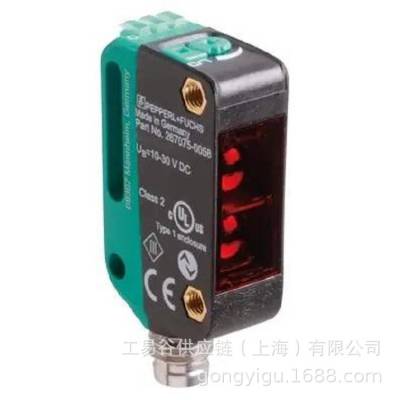

产品名称：P+F三角测量传感器OBT300-R100-2EP-IO-V31-L
产品型号：OBT300-R100-2EP-IO-V31-L
产品介绍
R100 系列紧凑型光电，是目前单一外形下规格齐全的***产品。包含漫反射、反射板、对射和距离测量型，适用于绝大多数的应用场合。全系列集成IO-Link 通讯接口。DuraBeam 激光型拥有普通光电的耐久性和激光光电的应用性。列阵测量技术 (MPT) 的应用将此系列产品的性能提升到了一个新的高度。
性能特点
l 小型设计，提供多功能安装选项
l DuraBeam 激光传感器 - 持久耐用，可像 LED 一样使用
l 扩展的温度范围
l -40°C ... 60°C
l 较高的防护等级：IP69K
l 服务和过程数据 IO-link 接口
参数
|
检测范围 |
7 ... 300 mm |
|
min 检测范围 |
7 ... 25 mm |
|
max 检测范围 |
7 ... 300 mm |
|
可调检测范围 |
25 ... 300 mm |
|
参考目标物 |
标准白板，100 mm x 100 mm |
|
光源类型 |
激光 |
|
光源特性 |
红光激光 |
|
注意 |
不要直视光束 |
|
激光等级 |
1 |
|
波长 |
680 nm |
|
光束发散角 |
> 5 mrad d63 < 1 mm in the range 150 - 250 mm |
|
脉冲长度 |
3 μs |
|
重复频率 |
约 13 kHz |
|
max 脉冲能量 |
10.4 nJ |
|
黑 / 白色差 (6%/90%) |
<5%(150 mm 处) |
|
光斑直径 |
在 200 mm 检测距离处约 1 mm |
|
发散角 |
约 0.3 º |
|
环境光强 |
EN 60947-5-2 : 40000 Lux |
|
安全评估参数 |
|
|
MTTFd |
560 a |
|
持续运行时间 (TM) |
20 a |
|
诊断覆盖率 (DC) |
0% |
|
指示灯 / 动作说明 |
|
|
工作状态显示 |
绿色 LED：常亮－电源指示，闪烁 (4 Hz) －短路，闪烁 (1 Hz) － IO-Link 模式 |
|
功能显示 |
黄色 LED: 常亮－检测到物体，常灭－目标物超出检测范围 |
|
操作元件 |
亮 / 暗通调节按钮、检测距离调节旋钮 |
|
电气特性 |
|
|
工作电压 UB |
10 ... 30 V DC |
|
纹波 |
max 10 % |
|
空载电流 I0 |
< 20 mA 在 24 V 电压 |
|
保护等级 |
III |
|
通讯接口 |
|
|
接口类型 |
IO-Link(via C/Q =Pin 4) |
|
产品范畴 |
智能传感器 |
|
传输速率 |
COM 2 (38.4 kBaud) |
|
IO-Link 版本 |
1.1 |
|
min 循环时间 |
2.3 ms |
|
过程数据格式 |
Process data input 1 Bit |
|
Process data output 2 Bit |
|
|
SIO 模式支持 |
是 |
|
设备 ID |
0x110602 (1115650) |
|
兼容的主站端口类型 |
A |
|
输出 |
|
|
开关类型 |
亮 / 暗通可调，出厂设置为亮通模式 L, 对应开关类型为： |
|
C/Q-Pin 4:NPN 亮通／ PNP 暗通 |
|
|
/Q-Pin 2:NPN 暗通／ PNP 亮通 |
|
|
信号输出 |
2 路推挽输出 (4-in-1), 短路保护，反极性保护，过压保护 |
|
负载电压 |
max 30 V DC |
|
负载电流 |
max 100 mA，电阻负载 |
|
用电负载分类 |
DC-12 & DC-13 |
|
电压降 Ud |
≤ 1.5 V DC |
|
开关频率 f |
1650 Hz |
|
响应时间 |
300 μs |
|
环境温度 |
|
|
工作温度 |
-40 ... 60 º C |
|
储藏温度 |
-40 ... 75 º C |
|
机械特性 |
|
|
防护等级 |
IP67 / IP 69 / IP 69K |
|
连接 |
4 针 M8 连接器 |
|
材料 |
|
|
外壳 |
PC (聚碳酸酯) |
|
光学透镜 |
PMMA |
|
重量 |
约 10 g |
