| 品牌：GEFRAN | 是否跨境出口专供货源：否 | 防护等级：IP65 |

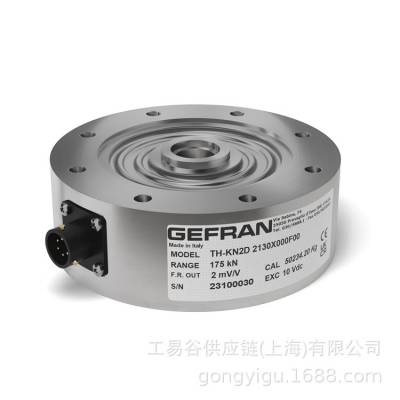

产品名称：GEFRAN力传感器TH系列
产品型号：TH-KN2D 2130X000F00
产品介绍
TH系列力传感器非常适用于在工业应用中测量拉力或压缩力的系统。在工业应用中，精度和可靠性很重要，即使是恶劣环境也不例外。测量电桥的8个应变计使用施加负载的剪切力形成的变形进行布置。因此我们可以制造坚固且对横向负载不敏感的高精度力传感器。该传感器由实心不锈钢块加工而成，不含焊缝或接头。电路由密封形成的不锈钢板保护。
性能特点
l 测量范围：10 至 100 kN
l 精度等级：0.2%
l 全不锈钢结构
参数
|
精度 |
0.2% |
|
名义满量程负载 (Ln) |
10...100 kN |
|
FSO时的名义输出 |
2mV/V |
|
在Ln下的输出公差 |
<± 1% FSO |
|
非线性、滞后、重复性 |
< ± 0.2% FSO |
|
零负载不平衡信号 |
< ± 1% FSO |
|
校准信号 * |
80%FSO ± 1% |
|
灵敏度 |
< ± 0.02% FSO°C |
|
零点 |
< ± 0.02% FSO°C |
|
校准 |
< ± 0.02% FSO°C |
|
名义输入阻抗 |
700 Ohm |
|
名义输出阻抗 |
> 10 GOhm |
|
名义供电电压 |
10 V |
|
max供电电压 |
18 V |
|
补偿温度范围 |
-20...+50°C |
|
max温度范围 |
-20...+60°C |
|
储存温度范围 |
-30...+80°C |
|
允许的静态负载 |
130% Ln |
|
max适用负载 |
150% Ln |
|
断裂负载 |
> 300% Ln |
|
max静态侧向负载 |
150% Ln |
|
在Ln下的max弹性变形 |
< 0.1 mm |
|
保护等级 (DIN40050) |
IP65 |
|
电气连接 |
连接器VPT02A10-6PT2 |
|
弹性元件材料 |
不锈钢 |
|
外壳材料 |
不锈钢 |
