| 品牌：SICK | 防护等级：IP67 |

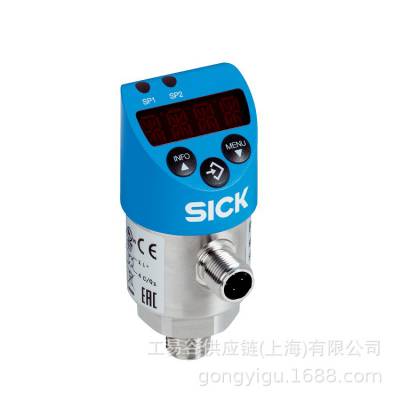

产品名称：SICK压力传感器PBS2-RB1X0SG1SSDQ***0Z
产品型号：PBS2-RB1X0SG1SSDQ***0Z
产品介绍
PBS plus 是将电子压力传感器、压力变送器和显示屏集于一体的产品，可以配备至多两个开关量输出、模拟输出和 IO-Link 供货。它通过三个大按键和显示屏或通过 IO-Link 设置。外壳可以旋转两次——在任何安装情况下，显示屏和电气连接都可以实现理想对齐角度。PBS plus 的测量范围为 0.4 bar 至 1,000 bar（相对压力），用途广泛。它还提供绝压和真空测量范围。由于采用全部焊接的不锈钢膜，PBS plus 非常耐腐蚀。通过 IO-Link 将过程数据作为以 Bar 为单位的测量值传输到控制器。通过诊断选项，可以读取以 °C 为单位的温度值，并监控温度和压力的值。
性能特点
l 可切换的开关量输出 (PNP/NPN) 和模拟输出（电流/电压）
l 可缩放的模拟输出（5:1 调低）
l 高测量准确度：± 0.5%
l IO-Link，用于过程数据作为以 Bar 为单位的测量值传输到控制器。
l 外壳可在两个位置旋转（工艺连接件/显示屏），显示屏可旋转 180°
l 标准工艺连接件；也配备齐平膜
技术参数
|
介质 |
液体和气体 |
|
压力类型 |
表压 |
|
压力单位 |
bar |
|
测量范围 |
0 bar ... 1 bar 0 psi ... 15 psi |
|
工艺过程温度 |
–20 °C ... +85 °C |
|
max加载 RA |
4 mA ... 20 mA (RA ≤ 0.5 kΩ) 0 V ... 10 V， 3 线制 (RA > 10 kΩ) |
|
零点补偿 |
max + 3% 量程 |
|
输出信号 |
IO-Link/PNP/NPN + PNP/NPN + 4 mA ... 20 mA / 0 V ... 10 V |
|
外壳可旋转 |
显示屏与带电气连接的外壳间max旋度：330 ° |
|
外壳与过程连接max旋度：320° |
|
|
显示屏 |
14 段 LED，红色，4 位，数字高度 9 mm，电子式可旋转 180° |
|
刷新率：1000、500、200 和 100 ms（可调） |
|
|
过程接口 |
G A，符合 DIN 3852-E 标准 |
|
接液部件 |
压力连接件：316L 不锈钢 压力传感器：316L 不锈钢（0 bar ... 10 bar 表压，13-8 PH 不锈钢） |
|
内部导压液 |
合成油（仅用于测量范围 < 0 bar ... 10 bar 和 ≤0 bar ... 25 bar 绝压） |
|
压力端口 |
3.5 mm Standard |
|
外壳材料 |
下部：304 不锈钢, 塑料头：PC + ABS, 按钮：TPE-E, 显示窗口：PC |
|
连接类型 |
圆形插头连接器 M12 x 1，5 针 |
|
供电电压 |
15 V DC ... 35 V DC |
|
电流消耗 |
45 mA（针对无模拟输出的配置） 70 mA（针对有模拟输出的配置） |
|
总电流消耗 |
max 600 mA（包括合闸电流） |
|
电气安全性 |
外壳防护等级：III |
|
过压保护：40V DC |
|
|
短路保护：QA、Q1、Q2 至 M |
|
|
极性反接保护：L+ 至 M |
|
|
绝缘电压 |
500 V DC |
|
CE 认证 |
电磁兼容性指令：2014/30 / EU (EN 61326-1:2013; EN 61326-2-3:2013), 压力设备指令：2014/68 / EU, 危险物质 (RoHS)：2011/65/EU (EN 50581:2012) |
|
重量传感器 |
大约 220 g |
|
密封件 |
已安装 NBR 密封件，随附 FPM/FKM 密封件 |
|
外壳防护等级 |
IP67 |
|
外壳防护等级：III |
|
|
MTTF |
104 年 |
|
非线性度 |
≤ ± 0.25 %, 量程（拟合直线，BFSL），符合 IEC 61298-2 标准 |
|
准确度 |
≤ ± 0.5 % 量程 |
|
设置开关量输出灵敏度 |
≤ ±0.5% 量程 |
|
过度状态持续时间 |
≤ 5 ms |
|
长期运行稳定性：漂移/年 |
≤ ± 0.1 % 量程 符合 IEC 61298-2 标准 ≤ 0.2 % 量程 根据 IEC 61298-2 适用于测量范围 ≤ 0.6 bar 或齐平膜 (0 psi ~ 10 psi) |
|
额定温度范围内的温度系数 |
零点平均温度系数：≤± 0.16% 量程 / 10 K 量程平均温度系数 ≤± 0.16% 量程 / 10 K |
|
额定温度范围 |
0 °C ... +80 °C |
|
使用寿命 |
至少 1 亿次负载变化 |
|
环境温度 |
–20 °C ... +80 °C |
|
储存温度范围 |
–20 °C ... +70 °C |
|
相对湿度 |
≤ 75 % |
|
冲击负荷 |
50 g，6 ms 符合 IEC 60068-2-27 标准（机械冲击） |
|
振动负荷 |
20 g，10 Hz ... 2,000 Hz（IEC 60068-2-6，针对共振振动） |
