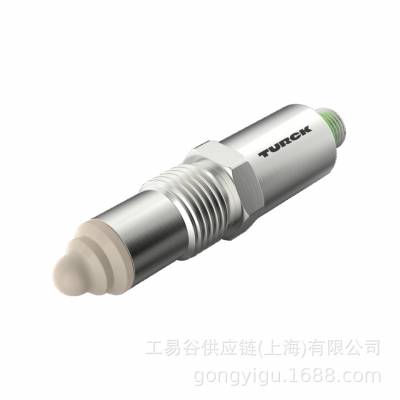

产品名称:TURCK液位传感器NCLS-30-UP6X-H1141
产品型号:NCLS-30-UP6X-H1141
产品介绍
Turck提供的产品组合,具有用于各种介质和环境,以及检测时接触或不接触介质的传感器。其中包括电容式和磁致伸缩式传感器、光纤传感器和超声波传感器,以及带有导向型微波的设备。
性能特点
l 采用介质接触式方法检测储罐和管道中的限制液位
l 检测不同物质(液体、粘性材料、颗粒材料、粉末)
l 卫生型PEEK,兼容CIP/SIP
l 获得EHEDG认证(带有NCLS-WA1过程适配器)
l 醒目的环形LED指示灯
l 电压12…32 VDC,功耗通常为1 W,max 3 W
l 两路数字输出,可独立调节为常开/常闭
l PNP、NPN或推挽开关式
l 通过IO-Link来设置参数和传输过程值
l 采用G1/2"外螺纹的工艺连接件,卫生型(与图尔克适配器结合使用)
l 4针M12 x 1接插件设备
参数
型号 |
NCLS-30-UP6X-H1141 |
货号 |
100004248 |
安装位置 |
任意 |
安装信息 |
请仅将NCLS限制液位传感器与原装图尔克过程适配器一起使用! |
所需电容率(εr) |
1.5 |
耐压等级 |
10 bar |
真空电阻 |
-1 bar |
工作温度 |
-10…+70 °C |
介质温度 |
0…+100 ℃ |
介质温度注释 |
在40 °C的环境温度下,0…+130 °C持续< |
储藏温度 |
-20…+70 °C |
CIP/SIP功能 |
是 |
电气数据 |
|
工作电压 |
12…32 VDC |
功耗 |
3 W |
开时间 |
< 0.3 s |
响应时间 |
< 0.2 s |
开关频率 |
≤ 5 Hz |
隔离测试电压 |
≤ 0.5 kV |
通信协议 |
IO-Link |
兼容SIO模式 |
是 |
数字量输出通道数 |
2 |
输出性能 |
4线, 常开/常闭触点, PNP |
短路保护 |
是 |
断路/反极性保护 |
是 / 是 |
IO-Link |
|
IO-Link特性 |
V 1.1 |
参数化 |
FDT/DTM |
传输方式 |
可采用3线方式 |
传输速率 |
COM 2 / 38.4 kbps |
处理数据宽度 |
16 bit |
测量值信息 |
14 bit |
开关点信息 |
2 bit |
框架类型 |
2.2 |
包含在SIDI GSDML中 |
是 |
机械数据 |
|
设计 |
螺纹, G '' |
尺寸 |
94.8 x 22 x 22 mm |
外壳材料 |
不锈钢型, 1.4404 (AISI 316L) |
材料(检测面) |
塑料, PEEK |
外壳螺母的max拧紧扭矩 |
20 Nm |
过程连接 |
G 1/2"外螺纹,卫生型 |
电气连接 |
接插件, M12 × 1 |
防震动性 |
2 Hz (1 mm) |
防冲击性 |
7 g (11 ms) |
防护等级 |
IP67 |
MTTF |
1080 年 符合SN 29500 (Ed.99) 40 °C认 |
工作电压指示 |
环形LED, 绿 |
开关状态指示 |
环形LED, 绿,(工作电压指示灯反相) |
