| 品牌：WEIDMULLER | 供电电源：24 V DC | 输入路数：4 |
| 功耗：3 W | 尺寸：25 *147 *129mm | 重量：260 g |

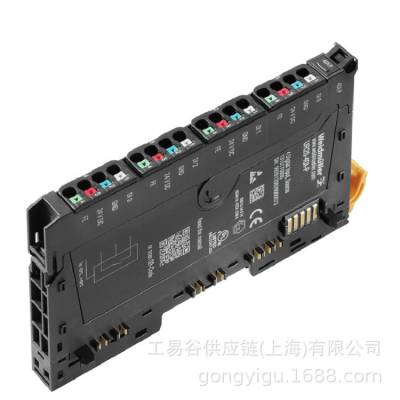

产品名称：WEIDMULLER数字输入模块UR20-4DI-P
产品型号：UR20-4DI-P
产品介绍
数字量输入模块允许正负极切换；配备反极性保护，多达 3 线 +FE
魏德米勒提供不同版本的数字输入模块，主要用于接收来自传感器、发射器、开关或者接近开关的二进制控制信号。得益于产品的灵活设计，能够满足您项目设计对拓展空间的要求。
性能特点
l 远程 I/O 模块
l IP20
l 数字信号
l 4 通道
技术参数
|
深 |
76 mm |
|
深度 (英寸) |
2.992 inch |
|
高度 |
120 mm |
|
高度 (英寸) |
4.724 inch |
|
宽度 |
11.5 mm |
|
宽度 (英寸) |
0.453 inch |
|
安装尺寸 - 高度 |
128 mm |
|
净重 |
87 g |
|
存储温度 |
-40 °C ... +85 °C |
|
工作温度 |
-20 °C ... +60 °C |
|
低输入电压 |
<5 V |
|
单独信道诊断 |
无 |
|
反向电路保护 |
是 |
|
型号 |
型号 1 和 3，EN 61131-2 |
|
数字输入 |
4 |
|
模块诊断 |
是 |
|
输入滤波器 |
可配置 |
|
高输入电压 |
> 11 V |
|
冲击 |
15 g 历时 11 ms，半正弦波，根据 IEC 60068-2-27 |
|
导轨 |
TS 35 |
|
抗震性 |
5 Hz ≤ f ≤ 8.4 Hz: 3.5 mm 振幅，符合标准IEC 60068-2-6。, 8.4 Hz ≤ f ≤ 150 Hz: 1 g 加速度，符合标准IEC 60068-2-6。 |
|
检测电压 |
500 V |
|
污染等级 |
2 |
|
空气压力（储存） |
1013 hPa (高度 0 m) 至 700 hPa (高度 3000 m)，符合标准DIN EN 61131-2。 |
|
空气压力（工作） |
≥ 795 hPa (高度≤ 2000 m)，符合标准DIN EN 61131-2。 |
|
空气压力（运输） |
1013 hPa (高度 0 m) 至 700 hPa (高度 3000 m)，符合标准DIN EN 61131-2。 |
|
空气湿度(储存） |
符合 DIN EN 61131-2 标准，10% 至 95%， 非冷凝 |
|
空气湿度（工作） |
符合 DIN EN 61131-2 标准，10% 至 95%， 非冷凝 |
|
空气湿度（运输） |
符合 DIN EN 61131-2 标准，10% 至 95%， 非冷凝 |
|
过压等级 |
II |
|
阻燃等级符合 UL 94 |
V-0 |
|
电源 |
|
|
I 电流消耗系统类型 |
8mA |
|
供电电压 |
24 V DC +20 %/ -15 %, 通过系统总线 |
|
反向电路保护 |
是 |
|
电流消耗 IIN (相应电源段) |
10mA + 负载 |
|
接口 |
U-远程系统总线 |
|
模块类型 |
数字输入模式 |
|
流程数据 |
4 Bit |
|
现场总线协议 |
PROFINET IRT, PROFINET RT, PROFIBUS DP-V1, EtherCAT, Modbus/TCP, EtherNet/IP, CANopen, DeviceNet, POWERLINK, CC-Link, CC-Link IE TSN, IEC 61162-450 |
|
系统总线传输速率,max值 |
48 Mbit |
|
绝缘 |
电流通道之间500 V DC |
|
联接类型 |
PUSH IN |
|
诊断数据 |
1 Bit |
|
单股导线max截面 |
1.5 mm |
|
单股导线的max压接面积 (AWG) |
AWG 16 |
|
单股导线的min压接面积 |
0.14 mm |
|
单股导线的min压接面积 (AWG) |
AWG 26 |
|
多股软导线的max压接面积(AWG) |
AWG 16 |
|
多股软导线的min压接面积(AWG) |
AWG 26 |
|
max压接面积 软导线 |
1.5 mm |
|
min多股导线接线截面积 |
0.14 mm |
|
联接类型 |
PUSH IN |
