| 是否进口：否 | 加工定制：否 | 品牌：WEIDMULLER |
| 型号：ACT20C-CML-10-AO-RC-S | 尺寸：113.6?mm*117.2?mm*17.5?mmmm | 重量：0.134kg |
| 是否跨境出口专供货源：否 | 规格：ACT20C-CML-10-AO-RC-S |

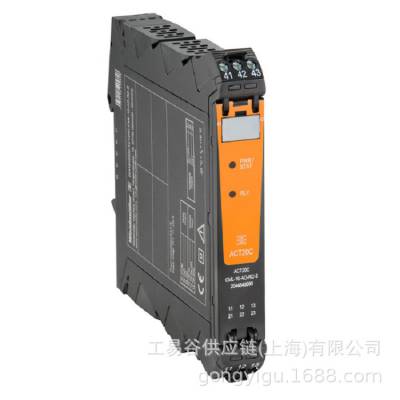

产品名称：WEIDMULLER电流测量变送器ACT20C系列
产品型号：ACT20C-CML-10-AO-RC-S
产品介绍
ACT20C 系列是专为连续流程应用所开发的产品。能实现诊断、设备和工艺信息（“状态监测”）的连续监测。
ACT20C以太网网关、ACT20C可通讯的信号变送器和ACT20C总线终端器等ACT20C 组件组成基站。
性能特点
l FDT/DTM软件可通过以太网进行本地或远程配置
l 通过即插即用功能构建站点
l 以太网上行链接：Modbus TCP
l 通过导轨总线传输电力/数据
技术参数
|
深 |
113.6 mm |
|
深度 (英寸) |
4.472 inch |
|
高度 |
117.2 mm |
|
高度 (英寸) |
4.614 inch |
|
宽度 |
17.5 mm |
|
宽度 (英寸) |
0.689 inch |
|
净重 |
134 g |
|
存储温度 |
-40 °C...85 °C |
|
湿度 |
5...95 %, 无凝结 |
|
输入信号 |
电源电缆可以连接至端子 |
|
输入测量范围 |
可设置, 0…1/5/10 A AC (RMS) or DC |
|
输入频率 |
AC: 15…400 Hz (true root mean square), AC: 50 Hz (arithmetic average) |
|
负载阻抗电流 |
≤ 600 Ω |
|
max开关电压，交流 |
250 V |
|
max开关电压，直流 |
24 V |
|
类型 |
继电器，1 个转换触点, 过程报警 (4x)，有滞后, 警报延时 (可设置) 0…180 s |
|
额定开关电流 |
2 A |
|
模拟量输出类型 |
电压或电流输出 （可设置的） |
|
电压负载电阻 |
≥ 10 kΩ |
|
电流负载电阻 |
≤ 600 Ω |
|
输出电压 |
可调节, 0...10 V, 2…10 V, 0...5 V, 1...5 V, -5…+5 V, -10...+10 V |
|
输出电流 |
可调节, 0...20 mA, 4...20 mA, -20…+20 mA |
|
开关电流 |
5 A |
|
供电电压 |
24 V DC ± 30 % |
|
导轨 |
TS 35 |
|
max功耗 |
2.2 W |
|
温度系数 |
≤ ±100 ppmK @ -25…+55 °C, ≤ ±200 ppm/K @ +55…+70 °C |
|
精度 |
≤ ±0.3 % @ 1 A / 5 A, ≤ ±0.6 % @ 10 A |
|
绝缘 |
4 路隔离器, 输入/输出/电源/继电器之间 |
|
配置 |
用于阀值（过流 / 欠流），延时和磁滞, 通过网关 (ACT20C-GTW-100-MTCP-S), 带 FDT/DTM 软件, DIP 开关和电位计 |
|
防护等级 |
IP20 |
|
阶跃响应时间 |
≤ 300 ms (RMS), ≤ 60 ms (AA) |
|
EMC 标准 |
IEC 61326-1 |
|
抗冲击耐压 |
6 kV (1.2/50 s) |
|
检测电压 |
4 kV |
|
污染等级 |
2 |
|
绝缘 |
4 路隔离器, 输入/输出/电源/继电器之间 |
|
过压等级 |
III |
|
额定电压 |
300 V ACrms |
|
联接类型 |
螺钉联接 |
|
min拧紧力矩 |
0.5 Nm |
|
max拧紧力矩 |
3.5 Nm |
|
额定连接下的压接范围 |
1.5 mm |
|
压接范围，min |
0.5 mm |
|
压接范围，max |
2.5 mm |
|
导线min压接面积 AWG |
AWG 30 |
|
导线max压接面积 AWG |
AWG 14 |
|
单股导线的min压接面积 |
0.5 mm |
|
单股导线max截面 |
2.5 mm |
