| 品牌：FESTO | 种类：摆动气缸 | 动作方式：双作用 |
| 是否跨境出口专供货源：否 |

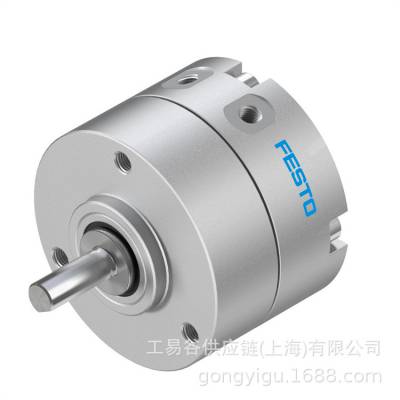

产品名称：FESTO摆动驱动器DRVS系列
产品型号：DRVS-6-90-P
产品介绍
轻巧简洁的双作用摆动气缸，带旋转叶片。叶片式摆动气缸 DRVS ，具有强大的旋转能力和高度创新设计，可满足摆动气缸的所有要求。新传感器解决方案 SRBS 可以在几秒钟内组装完毕，且无级可调。
性能特点
l 配备摆动叶片的双作用摆动驱动器
l 比其他摆动驱动器相比重量更轻
l 固定摆动角，借助附件可调节摆动角
l 外壳可防溅水和灰尘
l 通过减少材料的使用实现可持续生产
参数
|
规格 |
6 |
|
缓冲角度 |
0.5 deg |
|
摆角 |
0 deg ... 90 deg |
|
允许的止动半径 |
10 mm |
|
缓冲 |
两端带弹性缓冲环/垫 |
|
安装位置 |
可选 |
|
工作模式 |
双作用 |
|
结构特点 |
叶片 |
|
位置检测 |
通过接近开关 |
|
符号 |
00991265 |
|
派生型 |
轴 |
|
工作压力 |
0.35 Mpa ... 0.8 Mpa |
|
工作压力 |
3.5 bar ... 8 bar |
|
6 bar 时的max摆动频率 |
3 Hz |
|
重复精度 |
1 deg |
|
工作介质 |
压缩空气，符合 *** 8573-1:2010 [7:4:4] |
|
工作和先导介质说明 |
可用润滑介质工作（之后须一直润滑介质工作） |
|
耐腐蚀等级 CRC |
1 - 低耐腐蚀能力 |
|
油漆湿润缺陷物质（PWIS）符合性 |
VDMA24364-B2-L |
|
洁净室等级 |
6 级，符合 *** 14644-1 |
|
环境温度 |
0 °C ... 60 °C |
|
max停止力 |
15 N |
|
max轴向力 |
10 N |
|
max径向力 |
15 N |
|
6bar 时理论扭矩 |
0.15 Nm |
|
允许的转动惯量 |
6.5E-4 kgm |
|
产品重量 |
38 g |
|
安装方式 |
通过内螺纹安装 |
|
气动接口 |
M3 |
|
材料说明 |
RoHS 合规 |
|
驱动轴材料 |
高合金不锈钢 |
|
密封件材料 |
TPE-U(PU) |
|
外壳材料 |
阳极氧化精制铝合金 |
