| 品牌：PHOENIX | 绝缘电压：300 Vrms | 工作温度：-40 °C ... 70 °C |
| 电源电压最大值：30 V?DC | 电源电压最小值：9.6 V?DC |

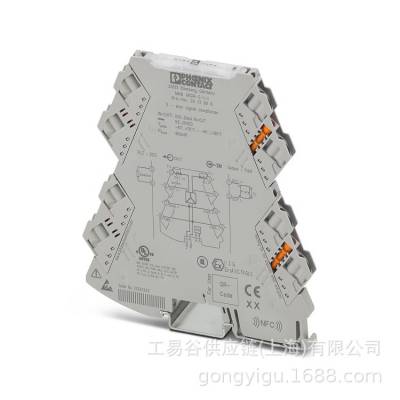

产品名称：PHOENIX隔离放大器MINI MCR-2-I-I
产品型号：MINI MCR-2-I-I
订货号：2901998
产品介绍
标准信号3端隔离放大器，采用插入式连接技术，用于标准电流信号的电隔离、转换、放大和过滤。测量变送器支持故障监控和NFC通信。
性能特点
l 3端隔离放大器
l 输入信号：0(4) mA ... 20mA
l 输出信号：0(4) mA ... 20 mA
l 螺钉连接技术
参数
|
产品类型 |
隔离放大器 |
|
产品系列 |
MINI Analog Pro |
|
通道数目 |
1 |
|
型号 |
隔离放大器 |
|
过电压类别 |
II |
|
污染等级 |
2 |
|
电气隔离 |
3端隔离 |
|
输入和输出之间的电流隔离 |
是 |
|
截止频率（3dB） |
30 Hz |
|
保护电路 |
瞬态保护 |
|
信号传输行为 |
In = Out |
|
阶跃响应（10-90%） |
10 ms |
|
max温度系数 |
0.01 %/K |
|
温度系数，典型值 |
0.01 %/K |
|
max传输误差 |
0.1 % (终值的) |
|
电气隔离 |
输入/输出/电源 |
|
额定绝缘电压 |
300 Vrms |
|
测试电压 |
3 kV AC (50 Hz, 60 s) |
|
绝缘 |
强化绝缘符合IEC/EN 61010-1 |
|
额定供电电压 |
24 V DC |
|
电源电压范围 |
9.6 V DC ... 30 V DC |
|
功耗 |
≤ 800 mW (At 9.6 V DC) |
|
输出数据信号: 电流 |
|
|
输出数目 |
1 |
|
max电流输出信号 |
22 mA |
|
负载/输出负载电流输出 |
≤ 600 Ω (当20 mA时) |
|
波动 |
< 20 mVSS (在600 Ω时) |
|
连接方式 |
螺钉连接 |
|
剥线长度 |
10 mm |
|
螺纹 |
M3 |
|
柔性导线横截面 |
0.14 mm ... 2.5 mm |
|
可连接导向横截面 |
AWG 24 ... 12 (柔性) |
|
紧固扭矩 |
0.5 Nm ... 0.6 Nm |
|
宽度 |
6.2 mm |
|
高度 |
109.81 mm |
|
深度 |
119.2 mm |
|
颜色 |
灰色 (RAL 7042) |
|
外壳材料 |
PBT |
|
保护等级 |
IP20 (未经过UL认证) |
|
环境温度（运行） |
-40 °C ... 70 °C |
|
环境温度（存放/运输） |
-40 °C ... 85 °C |
|
海拔 |
≤ 2000 m |
|
允许湿度（运行） |
5 % ... 95 % (无冷凝) |
|
安装类型 |
DIN导轨安装 |
|
安装位置 |
任意 |
