| 品牌：SIEMENS | 系列：1LE0003系列 | 功率：3KW |
| 额定电压：220VD | 产品类型：低压电机 | 额定功率：3KW |
| 额定电流：6A | 额定速度：2875rpm | 额定扭矩：10Nm |
| 防护等级：IP55 | 工作海拔高度：1000m | 重量：39kg |

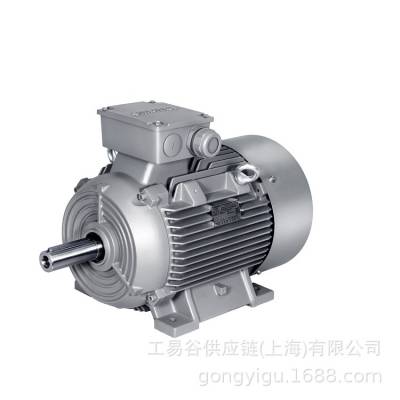

产品名称：SIEMENS低压电机1LE0003系列
产品型号：1LE0003-1AB52-1AA4
产品介绍
SIMOTICS SD 低压电机，IEC 鼠笼式，自通风，IP55温度等级155(F) 符合 130 (B)IE3，铸铁外壳4 极 * FS100L * 3KW(50HZ)3.45KW(60HZ) 220VD/380VY，50HZ IM B3 无保护 顶部接线盒
性能特点
l 标准颜色:石头灰(RAL7030)
l 额定功率:0.55kW~355kW
l 优化的紧凑型结构
l 标准安装结构类型(符合IEC60034-7标准规定)IM B3、IM B5、IM B35
l 所有的电动机设计防护等级为IP55(IEC60034-5)
l 接线盒标准位置处于机座，进线孔处于右侧(从驱动端看)，选项中接线盒位置和进线方向可变化
l 绝缘系统按 155(F)温度等级设计，在额定输出和直接供电时按 130(B)温度等级使用
l 电动机标准冷却方式为自扇冷却(IEC60034-6规定的IC411)，可提供独立驱动风扇强制冷却
参数
|
声压值/声功率值 (LpA / LwA)，50Hz/60Hz 时 |
52 / 64 dB(A) |
|
转动惯 |
0.0128 kg m |
|
驱动端 | 非驱动端轴承 |
6206-2Z C3 |
|
再润滑装置 |
无 |
|
轴承类型 |
前后轴承浮动 |
|
排水孔 |
无 |
|
外部接地端子 |
-/- |
|
振动值等级 |
等级A |
|
热等级 |
F |
|
工作制 |
S1 |
|
旋转方向 |
双向 |
|
机座材料 |
铸铁电机 |
|
净重 |
44 kg |
|
喷涂 |
是 |
|
颜色 |
RAL7030 |
|
电机保护 |
(A) 无绕组保护 |
|
端子冷却 |
IC411 全封闭自扇冷却 |
|
接线盒位置 |
置顶 |
|
接线盒材料 |
铝 |
|
主接线孔 |
2xM32x1.5 |
|
电缆直径(mm) |
18-25 |
|
max辅助端子数 |
12 |
|
接线端子螺纹 |
6xM4 |
|
max导线横截面 |
4mm2 |
|
辅助进线孔 |
-/- |
|
葛兰 |
1个螺塞+1个葛兰 |
|
额定电压 |
220VD/380VY |
|
额定频率 |
50Hz |
|
电源相数 |
3AC |
|
额定功率 |
3KW |
|
电机极数 |
4pole |
|
同步速度 |
1500rpm |
|
额定速度 |
1450rpm |
|
电机轴高 |
FS100L |
|
安装方式 |
IM B3 |
|
额定电流 |
6.3A |
|
额定扭矩 |
19.8Nm |
|
防护等级 |
IP55 |
|
工作海拔高度 |
<1000m |
|
单位重量（公斤） |
46公斤 |
|
工作环境温度 |
-20℃ ~ 40℃ |
