| 品牌：EUCHNER | 外壳材质：加强型热塑材料 | 3C额定电压范围：50V以上440V及以下 |
| 防护等级：IP67 | 复位力：10N | 工作温度：-20- +55 °C |
| 接线方式：M20 x 1.5 | 是否专供外贸：否 | 机械寿命：1 x 10? |
| 产品系列：TP系列 |

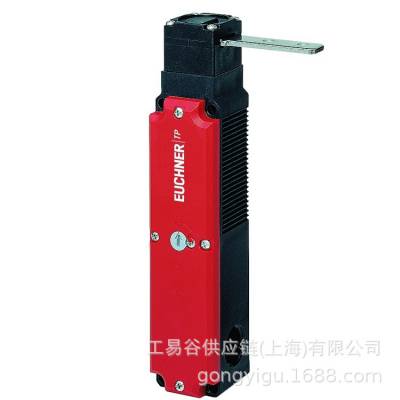

产品名称：EUCHNER安全开关TP系列
产品型号：TP1-4131A230M
订货号：084117
产品介绍
TP安全开关可确保门锁设备保持在闭合位置，直至危险运动（例如，主轴超行程）停止。
与此类似，其还可防止安全门在运动过程中开启。其纤薄设计适合于在型材导轨上通用安装。TP安全开关具有加固塑料外壳。
性能特点
l 正面辅助解锁装置
l 无门监控触点
l 增强的水平方向超行程
技术参数
|
电气连接值 |
|
|
功耗 |
11 W |
|
连接横断面 |
0.34 ... 1.5 mm |
|
额定绝缘电压Ui |
250 V |
|
额定冲击耐受电压Uimp |
2.5 kV |
|
利用类别 |
|
|
AC-15 |
4A 230V |
|
DC-13 |
4A 24V |
|
短路保护符合IEC 60269-1标准 |
4A gG |
|
电磁线圈工作电压 |
230 V -15% ... +10% |
|
电磁线圈占空比 |
|
|
切换电压 |
|
|
min（10 mA时） |
12 V |
|
切换电流 |
|
|
min（24 V时） |
1 mA |
|
热额定电流Ith |
4 A |
|
机械值和环境 |
|
|
启动速度 |
max. 20 m/min |
|
连接类型 |
|
|
3x |
M20 x 1.5 |
|
门锁监控功能的常开触点数 |
2 |
|
门锁监控功能的强制断开触点数 |
2 |
|
拔出力 |
20 N |
|
触发频率 |
max. 1200 1/h |
|
触发力 |
10 N |
|
安装方向 |
任何 |
|
机械寿命 |
1 x 10 |
|
固定作用力 |
10 N |
|
切换原则 |
缓动式开关触点 |
|
保护等级 |
IP67 |
|
环境温度 |
-20 ... +55 °C |
|
壳体材料 |
加强型热塑材料 |
|
锁紧力Fmax |
1300 N |
|
锁紧力FZh |
1000 N |
|
门锁原理 |
通电解锁 |
