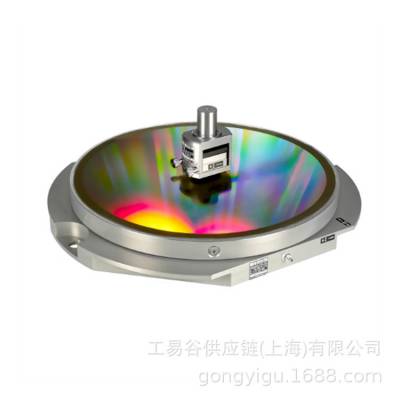

产品名称：HEIDENHAIN二维编码器KGM 200系列
产品型号：KGM 281
产品介绍
滚珠丝杠的摩擦热影响定位精度，特别是在仅用电机驱动内编码器的间接测量时。根据*** 230-3标准，在定位测试中，重复运动到测量范围内的两点，分析机床温度特性。用圆弧插补测试的测量数据可确定误差原因。大半径的圆弧插补测试可提供机床几何特性信息。小半径的圆弧插补测试可提供进给轴进行大加速度运动中数控系统的控制精度信息（半径：0.1 mm至115 mm）。对于自由形状测试，KGM 200系列编码器可在CNC数控机床上和加工面上测量不同形状的实际运动轮廓。ACCOM软件可在测量后计算机床的动态性能。
性能特点
l 机床检测和验收测试（基于*** 230-2、*** 230-3、*** 230-4和VDI/DGQ 3441标准）
l TNC数控系统动态高精和动态功能套件的参数设置和测试
l 静态和动态特性的直接检测法
l 非接触和无磨损扫描
l 不同圆直径和加工面上自由曲面的测量
l EIB 741信号转换器和ACCOM计算机软件可达更优结果
技术参数
产地：德国
测量标准：二坐标TITANID相位光栅
精度等级：±1m
测量范围：直径140毫米
增量信号：~1 VPP
信号周期：测量方向I和II为4m
测量步骤：0.001m（带EIB 74x）
电源电压：5 V±0.25 V/
扫描头支架：直径20h7
穿越速度：72米/分钟
重量
格栅板：2.3千克
扫描头：0.6千克
