| 品牌：EUCHNER | 外壳材质：压铸铝 | 3C额定电压范围：50V以下 |
| 防护等级：IP67 | 工作温度：-25 ... +55 °C | 接线方式：M12圆形接插头 |
| 是否专供外贸：否 | 产品系列：CET-AS系列 |

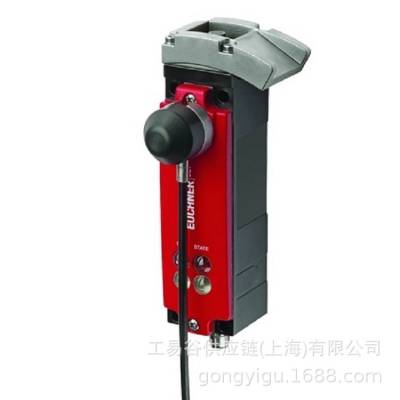

产品名称：EUCHNER安全开关CET-AS系列
产品型号：CET3-AS-CRA-AB-50X-1-C2290-165486
订货号：165486
产品介绍
CET...AS可直接在AS-i总线上操作，同时可为控制系统提供门位置和有关锁止位置的信息。有关开关内可能的故障的信息也可直接在控制系统内诊断。
在众所周知的AS-i安全监视器上执行的成熟操作是理所当然应该进行的事情。无需更改监视器的软件，即可将机电式安全开关从CET转换为PL e等级。
性能特点
l 整合了锁止功能及集成评估电子装置的安全开关
l 锁紧力高达6500 N
l 安全防护等级4/PL e，符合EN *** 13849-1要求
l 特殊编码
l 前端拉绳解锁装置(bowden)，自动回缩，拉绳长度4 m
l 接近方向A（交付状态）
技术参数
|
电气连接值 |
|
|
ASI地址 |
0 |
|
ASI工作电流 |
50 mA |
|
ASI数据在 |
|
|
符合As-i工作安全 D1 符合As-i工作安全 D0 符合As-i工作安全 D2 符合As-i工作安全 D3 |
|
|
ASI数据输出 |
|
|
绿色LED |
D2 |
|
红色LED灯 |
D1 |
|
门锁电磁线圈 |
D0 |
|
ASI辅助电压 |
IEC 60742, PELV 24 V -15% ... +10% |
|
ASI辅助电流 |
480 mA |
|
ASI-LED |
|
|
红色LED灯 |
故障 |
|
绿色LED |
Power（电源） |
|
ASI从属类型 |
|
|
符合ASI规范2.1 |
ID代码：B |
|
符合ASI规范2.1 |
EA代码：7 |
|
ASI电压 |
22.5 ... 30 ... 31.6 V |
|
安全等级 |
EN IEC 61140 III |
|
污染程度（外部，符合EN 60947-1） |
3 |
|
机械值和环境 |
|
|
启动速度 |
max. 20 m/min |
|
连接类型 |
M12圆形接插头 |
|
安装方向 |
任何 |
|
开关频率 |
max. 0.5 Hz |
|
自由度X |
±5 mm |
|
自由度Y |
±5 mm |
|
自由度Z |
±4 mm |
|
机械寿命 |
2 x 10 |
|
抗冲击和振动 |
符合EN IEC 60947-5-3标准 |
|
保护等级 |
IP67 |
|
环境温度 |
UB = 24V DC时 -20 ... +55 °C |
|
斜槽材料 |
不锈钢 |
|
安全开关壳体材料 |
压铸铝 |
|
锁紧力Fmax |
6500 N |
|
锁紧力FZh |
5000 N |
|
门锁原理 |
|
