| 品牌：EUCHNER | 外壳材质：塑料 | 3C额定电压范围：50V以下 |
| 防护等级：IP67/IP69/IP69K | 工作温度：-25 ... +55 °C | 接线方式：1个8针M12圆形接插头 |
| 是否专供外贸：否 | 产品系列：CET-AS系列 |

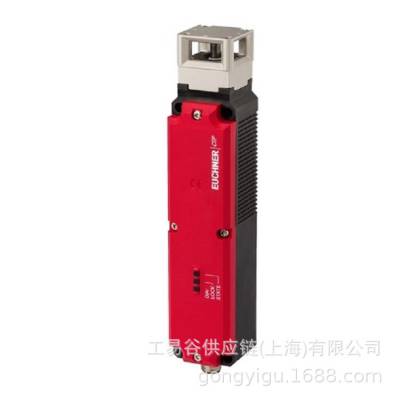

产品名称：EUCHNER安全开关CTP-I-AP系列
产品型号：CTP-I-AP-U-HA-ZZ-SA-136732
订货号：136732
产品介绍
CTP-I-AP...采用应答式编码技术，甚至可适用于安全门的防护。闩锁功能可以将安全门关闭。
性能特点
l 无门锁功能的安全开关，配有集成评估电子装置
l 配有短路电流监控功能
l 2路安全输出（半导体输出）
l 依据EN *** 13849-1，可达安全等级4//PL e
l 配有M12接插头
l 特殊编码
l 接近方向A、B和C（交付状态）
技术参数
|
重复精度R |
符合EN 60947-5-2标准 10% |
|
电气连接值 |
|
|
套期保值 |
|
|
外部（工作电压UB） |
0.25 ... 8 A |
|
功耗 |
1 W |
|
额定绝缘电压Ui |
50 V |
|
额定冲击耐受电压Uimp |
0.5 kV |
|
工作电压DC |
UUB 24 V DC -15% ... +15% 反极性保护，稳压，残余纹波<5％，PELV |
|
EMC保护要求 |
符合EN IEC 60947-5-3标准 |
|
利用类别 |
|
|
DC-13 |
24V 150毫安 |
|
开关负载 |
符合UL标准 24V Dc，2类 |
|
安全等级 |
III |
|
电流消耗 |
IUB 40 mA |
|
测试脉冲持续时间 |
max. 0.3 ms |
|
测试脉冲间隔 |
min. 100 ms |
|
污染程度（外部，符合EN 60947-1） |
3 |
|
监控输出OD、OI |
|
|
输出类型 |
p开关，防短路功能 |
|
输出电压 |
0.8xUB ... UB V DC |
|
切换电流 |
1 ... 50 mA |
|
安全输出FO1A/FO1B |
|
|
输出类型 |
2个半导体输出，PNP输出，防短路功能 |
|
输出电压 |
|
|
高U(FO1A) / U(FO1B) |
UB-1.5 ... UB V DC |
|
低U(FO1A) / U(FO1B) |
0 ... 1 V DC |
|
差异时间 |
两个安全输出 max. 10 ms 符合EN IEC 60947-5-3标准 |
|
开启时间 |
max. 400 ms |
|
断态电流Ir |
max. 0.25 mA |
|
切换电流 |
每安全输出FO1A/FO1B 1 ... 150 mA |
|
机械值和环境 |
|
|
启动速度 |
max. 20 m/min |
|
连接类型 |
1个8针M12圆形接插头 |
|
拔出力 |
20 N |
|
就绪状态延时 |
max. 1 s |
|
触发力 |
10 N |
|
安装方向 |
任何 |
|
开关频率 |
max. 0.5 Hz |
|
机械寿命 |
1 x 10 |
|
超行程 |
5 mm |
|
抗冲击和振动 |
符合EN IEC 60947-5-3标准 |
|
保护等级 |
IP67/IP69/IP69K |
|
环境温度 |
UB = 24V DC时 -20 ... +55 °C |
|
开关触头外盖材料 |
压铸锌 |
|
安全开关壳体材料 |
加强型热塑材料 |
