| 品牌：SICK | 防护等级：IP67 |

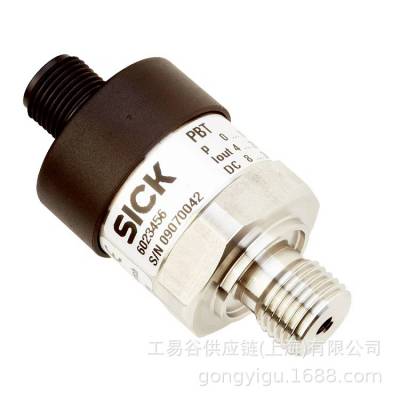

产品名称：SICK压力传感器PBT-RB100SN1SS0AMA0Z
产品型号：PBT-RB100SN1SS0AMA0Z
产品介绍
PBT 通用型压力变送器用于液体及气体介质的压力测量，适用于一般工业应用。它适用于机械制造、机床系统的压力测量、压力控制、液压及气动系统等不同应用。PBT 可实现多种配置方案。是满足顾客个性化需求的理想选择。准确稳定的测量技术、紧凑的尺寸以及简单快捷的安装使 PBT 成为型产品。
性能特点
l 压力测量范围：0 bar ... 0,05 bar 至 0 bar ... 1000 bar
l 表压、绝压测量范围
l 多种过程连接可用
l 无活动机械部件。无机械磨损、抗疲劳、免维护
l 圆形焊接密封不锈钢膜
l 输出信号：4 mA ... 20 mA、0 V ... 5 V 或 0 V... 10 V
l 电气连接 M12 x 1、L 型接头（根据DIN 175301-803 A标准）或电缆出线
技术参数
|
介质 |
液体和气体 |
|
压力类型 |
表压 |
|
压力单位 |
bar |
|
测量范围 |
0 bar ... 100 bar |
|
工艺过程温度 |
0 °C ... +80 °C |
|
max加载 RA |
4 mA ... 20 mA，2 线制 (RA ≤ (L+ - 8 V)/0.02 A [Ω]) |
|
0 V ... 10 V， 3 线制 (RA > 10 kΩ) |
|
|
0 V ... 5 V，3 线制 (RA > 5 kΩ) |
|
|
输出信号 |
4 mA ... 20 mA，2 线制 |
|
特性 |
无 |
|
过程接口 |
'' NPT |
|
接液部件 |
压力连接件：316L 不锈钢 |
|
压力传感器：316L 不锈钢（0 bar ... 10 bar 表压，13-8 PH 不锈钢） |
|
|
内部导压液 |
硅油（仅适用于测量范围 < 0 bar ... 10 bar 和 ≤ 0 bar ... 25 bar 绝压） |
|
压力端口 |
Standard |
|
外壳材料 |
不锈钢 |
|
连接类型 |
圆形插头连接器 M12 x 1，4 针 |
|
供电电压 |
8 V DC ... 30 V DC |
|
电流消耗 |
电流输出信号电流（max 25 mA） |
|
电压输出电流max 8 mA |
|
|
电气安全性 |
过压保护：32 V DC， 4 mA ... 20 mA 输出时为 36 V DC |
|
短路保护：QA 至 M |
|
|
极性反接保护：L+ 至 M |
|
|
外壳防护等级：III |
|
|
绝缘电压 |
500 V DC |
|
CE 认证 |
压力设备指令：2014/68/EU |
|
电磁兼容性指令：2014/30/EU 和 EN 61326-2-3 |
|
|
重量传感器 |
大约 80 g |
|
密封件 |
无密封件 |
|
外壳防护等级 |
IP67 |
|
外壳防护等级：III |
|
|
参考条件 |
参考条件：符合 IEC 61298-1 标准 |
|
MTTF |
815 年 |
|
非线性度 |
≤ ± 0.5 %, (Best Fit Straight Line, BFSL) according to IEC 61298-2 |
|
准确度 |
≤ ± 1 % 量程 |
|
零点信号调整精度 |
≤ 0.5% 典型值，≤ 0.8% max量程值（非线性度 0.5%） |
|
滞后 |
≤ 0.16 % 量程 |
|
不可重复性 |
≤ 0.1 % 量程 |
|
过度状态持续时间 |
< 4 ms |
|
信噪比 |
≤ 0.3 % 量程 |
|
长期运行稳定性：漂移/年 |
≤ 0.1 % 量程符合 IEC 61298-2 标准 |
|
额定温度范围 |
0 °C ... +80 °C |
|
使用寿命 |
至少 1 亿次负载变化 |
|
环境温度 |
0 °C ... +80 °C |
|
储存温度范围 |
–40 °C ... +70 °C |
|
相对湿度 |
45 % ... 75 % |
|
冲击负荷 |
500 g，符合 IEC 60068-2-27 标准（机械冲击） |
|
振动负荷 |
10 g，符合 IEC 60068-2-6 标准（共振振动） |
|
20 g 可选 |
