| 品牌：P+F | 产品种类：背景抑制传感器 | 是否跨境出口专供货源：否 |

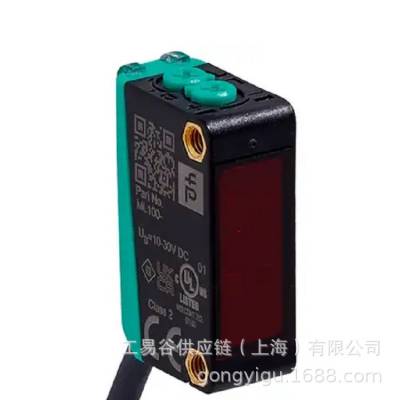

产品名称：P+F背景抑制传感器ML100-8-H-350-RT/102/115
产品型号：ML100-8-H-350-RT/102/115
产品介绍
带背景抑制的三角测量传感器，350 mm 可调节检测范围，红光，亮时/暗时接通，NPN输出，固定电缆,微型设计,易于使用,光斑极为明亮、清晰,全金属螺纹安装,清晰可见的LED，用于指示通电和开关状态。
性能特点
l 微型设计
l 易于使用
l 光斑极为明亮、清晰
l 全金属螺纹安装
l 清晰可见的 LED，用于指示通电和开关状态
l 对环境光不敏感
参数
|
检测范围 |
5 ... 350 mm |
|
min 检测范围 |
5 ... 30 mm |
|
max 检测范围 |
5 ... 350 mm |
|
可调检测范围 |
30 ... 350 mm |
|
参考目标 |
标准白板，100 mm x 100 mm |
|
光源类型 |
红光 LED |
|
光源特性 |
红光，调制光 |
|
黑白色差 (6%/90%) |
<18 % ( 在 350 mm 处) |
|
认证 |
CE, cULus Listed 57M3(Only in association with UL Class 2 power supply; Type 1 enclosure) |
|
光斑直径 |
在 350 mm 检测距离处约 20 mm |
|
发散角 |
约 4 ° |
|
光学透镜朝向 |
侧面出光 |
|
环境光强 |
EN 60947-5-2 |
|
指示灯 / 动作说明 |
|
|
状态显示 |
绿色 LED: 上电状态 |
|
功能显示 |
黄色 LED: 接收到光即点亮 |
|
操作元件 |
检测距离调节旋钮 |
|
操作特性 |
亮 / 暗通调节旋钮 |
|
电气特性 |
|
|
工作电压 UB |
10 ... 30 V DC, 等级 2 |
|
纹波 |
max 10 % |
|
空载电流 I0 |
< 20 mA |
|
输出 |
|
|
开关类型 |
亮 / 暗通可调 |
|
信号输出 |
1 路 NPN 输出，短路保护，反极性保护，集电极开路 |
|
负载电压 |
max 30 V DC |
|
负载电流 |
max 100 mA |
|
电压降 Ud |
≤ 1.5 V DC |
|
开关频率 f |
max 500 Hz |
|
响应时间 |
1 ms |
|
符合标准 |
|
|
标准 |
EN 60947-5-2 |
|
标准 2 |
EN 50178, UL 508 |
|
环境温度 |
|
|
工作温度 |
-30 ... 60 °C (243 ... 333 K) |
|
储藏温度 |
-40 ... 70 °C (233 ... 343 K) |
|
机械特性 |
|
|
防护等级 |
IP67 |
|
连接 |
2 m 固定电缆 |
|
材料 |
|
|
外壳 |
PC (聚碳酸酯) |
|
光学透镜 |
PMMA |
|
重量 |
约 50 g |
