| 品牌：PILZ | 工作温度：-35 - 55 °C |

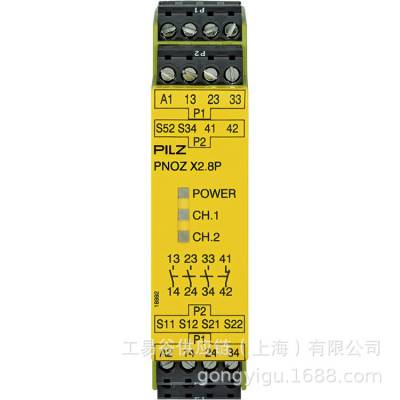

产品名称：PILZ安全继电器PNOZ X2.8P 24VACDC 3n/o 1n/c
产品型号：PNOZ X2.8P 24VACDC 3n/o 1n/c
货号：777301
产品介绍
安全继电器（独立式），输入：带/不带触点间短路检测功能 的1/2通道接线，输出：3 N/O, 1 N/C, 自动/手动启动，UB=24 V AC/DC，宽度：22.5 mm，可插拔 螺丝式端子，监控急停装置和安全门。
性能特点
l 输出：3 N/O, 1 N/C
l 自动/手动启动
l UB=24 V AC/DC，
参数
|
电气数据 |
|
|
供电电压 (V) |
24 V |
|
电源电压类型 U1 |
AC/DC |
|
功率消耗 AC |
5.5 VA |
|
功率消耗 DC |
2.5 W |
|
输入 |
|
|
输入的数量 |
2 |
|
半导体输出 |
|
|
半导体输出数量 |
0 |
|
继电器输出 |
|
|
使用类别 AC/DC1 标准 |
EN 60947-4-1 |
|
AC1 安全控制电压 |
240 V |
|
AC1 安全控制 max 电流 |
6 A |
|
DC1 安全控制电压 |
24 V |
|
DC1 安全控制 max 电流 |
6 A |
|
使用类别 AC15/DC13 标准 |
EN 60947-5-1 |
|
AC15 安全控制电压 |
230 V |
|
AC15 安全控制 max 电流 |
5 A |
|
DC13 安全控制电压 |
24 V |
|
安全触点：AC，符合 UL 标准 |
240 VAC G.U.（相同极性） |
|
安全触点：导向器负载 |
R300 |
|
继电器触点材料 |
AgCuNi |
|
继电器的其他触点规格 |
+ 0.2 µm Au |
|
环境数据 |
|
|
设备可使用的气候适宜性标准 |
EN 60068-2-78 |
|
以摄氏度表示的环境温度 |
-35 - 55 °C |
|
湿度额定值 |
93 % r.h.40 °C |
|
允许 / 不允许凝结 |
不允许 |
|
EMC 达到标准 |
EN 60947-5-1 |
|
EN 61000-6-2 |
|
|
EN 61000-6-4 |
|
|
EN 61326-3-1 |
|
|
振动测试所依据的标准 |
EN 60068-2-6 |
|
应遵守的间隙与爬电距离标准 |
EN 60947-1 |
|
间隙与爬电距离污染程度规范 |
2 |
|
机械数据 |
|
|
安装位置 |
任意 |
|
外壳材料前板 |
ABS UL 94 V0 |
|
连接端子 |
螺丝式端子 |
|
端子样式 |
可插拔 |
|
柔性 AWG 导体的允许截面面积 |
24 - 12 AWG |
|
高度尺寸 |
94 mm |
|
宽度尺寸 |
22.5 mm |
|
深度尺寸 |
121 mm |
|
净重 |
185 g |
|
总重 |
195 g |
