| 品牌：WAGO | 安装方式：底盘安装 | 重量：46.5g |
| 工作环境：0-+55 °C | 外形尺寸：12 mm*69.8 mm*100 mm |

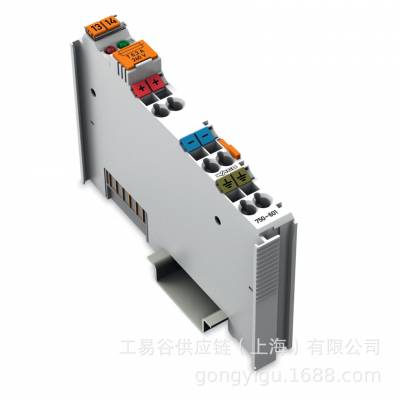

产品名称：WAGO供电电源750-601
产品型号：750-601
产品介绍
该供电模块为I/O模块供电。它可提供的max电流为6.3 A。在对系统进行配置时须***不超过上述电流总值。如需更高电流，则应为系统添加额外的供电模块。此模块受熔断器保护(5 x 20 mm)。用户可以方便、快捷的从可伸缩的保险盒中更换熔断器。熔断器熔断会通过LED指示。
性能特点
l I/O模块供电
l IP20
技术参数
|
技术信息 |
|
|
信号类型 |
电压 |
|
信号类型 (电压) |
24 VDC |
|
供电电压 (系统) |
5 VDC; 通过数据触点 |
|
现场侧供电电压 |
24 VDC (-25 … +30 %); 通过电源跨接触点 (通过笼式弹簧接线单元 (CAGE CLAMP®) 供电；通过弹簧触点传输) |
|
电源跨接触点电流负载能力 |
6.3A |
|
外部电源跨接触点数量 |
3 |
|
保险丝 |
5 x 20; T 6.3 A (不包括) |
|
指示灯 |
LED (A) 红色：保险丝故障错误；LED (B) 绿色：电源状态 |
|
接线参数 |
|
|
可连接导线材料 |
铜 |
|
连接类型 1 |
现场供电 |
|
单股导线 |
0.08 … 2.5 mm² / 28 … 14 AWG |
|
细多股导线 |
0.08 … 2.5 mm² / 28 … 14 AWG |
|
剥线长度 |
8 … 9 mm / 0.31 … 0.35 inches |
|
连接技术：现场供电 |
6 x 笼式弹簧接线单元 (CAGE CLAMP®) |
|
物理数据 |
|
|
厚度 |
12 mm / 0.472 inches |
|
高度 |
100 mm / 3.937 inches |
|
深度 |
69.8 mm / 2.748 inches |
|
距 DIN 导轨上边缘的深度 |
62.6 mm / 2.465 inches |
|
机械参数 |
|
|
安装方式 |
DIN-35 型导轨 |
|
材料参数 |
|
|
颜色 |
浅灰色 |
|
外壳材料 |
聚碳酸酯，尼龙 6.6 |
|
火灾荷载 |
1.69MJ |
|
重量 |
46.5g |
|
认证标记 |
CE |
|
环境要求 |
|
|
工作环境温度 (运行时) |
0 … +55 °C |
|
存储温度 |
-40 … +85 °C |
|
防护类型 |
IP20 |
|
污染等级 |
2, 符合 IEC 61131-2 标准 |
|
工作海拔 |
0 … 2000 m / 0 … 6562 ft |
|
安装位置 |
水平左，水平右，水平上，水平下，垂直上和垂直下 |
|
相对湿度 (无冷凝) |
95% |
|
抗振动 |
4g, 符合 IEC 60068-2-6 标准 |
|
抗冲击 |
15g,IEC 60068-2-27 |
|
EMC - 抗干扰性 |
符合 EN 61000-6-2 标准，船舶应用 |
|
EMC - 辐射干扰 |
符合 EN 61000-6-4 标准，船舶应用 |
|
抗腐蚀能力 |
符合 IEC 60068-2-42 和 IEC 60068-2-43 标准 |
|
相对湿度 75% 时的允许 H2S 污染物浓度 |
10ppm |
|
相对湿度 75% 时的允许 SO2 污染物浓度 |
25ppm |
